Тема: Подключение и настройка Eurosens Dizzi

1. Подключаем датчик к ПК в режиме осциллографа

Dizzi oscilloscope

При этом от внешнего блока обработки данных к зонду поступает только питание. Акустический зонд при этом подключен через адаптер RS485-USB к ПК.

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

2 Ответ от Mechatronica (изменено: Mechatronica, 2016-02-27 12:20:22)

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Подключение и настройка Eurosens Dizzi

2. Запустить программу-осциллограф и установить параметры COM-порта
Dizzi scope

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

3 Ответ от Mechatronica

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Подключение и настройка Eurosens Dizzi

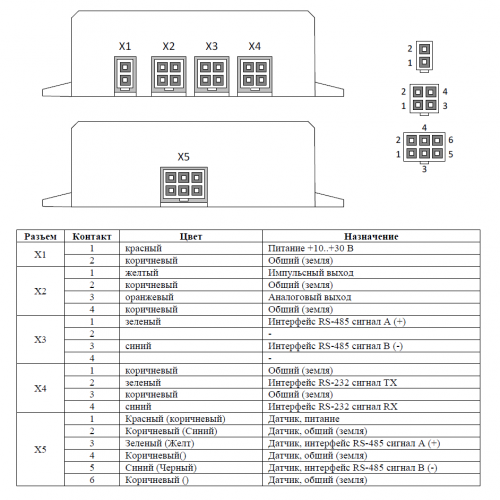

Назначение контактов Dizzi

Dizzi wiring

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

4 Ответ от Mechatronica (изменено: Mechatronica, 2016-02-27 12:30:59)

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Подключение и настройка Eurosens Dizzi

Работа с программой осциллографа (скачайте видео-файл)

Ориентируйтесь на параметр "качество установки", а также на амплитуду отраженного сигнала, сила которого и описывается параметром "качество установки".
