Тема: Настройка терминала для работы с датчиком температуры и влажности

Подключаем приемник датчиков температуры к терминалу мониторинга Смарт 2435 по интерфейсу RS485.

Настраиваем терминал

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

2 Ответ от Mechatronica

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Настройка терминала для работы с датчиком температуры и влажности

Проверяем, что терминал успешно принимает данные. Для этого заходим в раздел Телеметрия

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

3 Ответ от Mechatronica

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Настройка терминала для работы с датчиком температуры и влажности

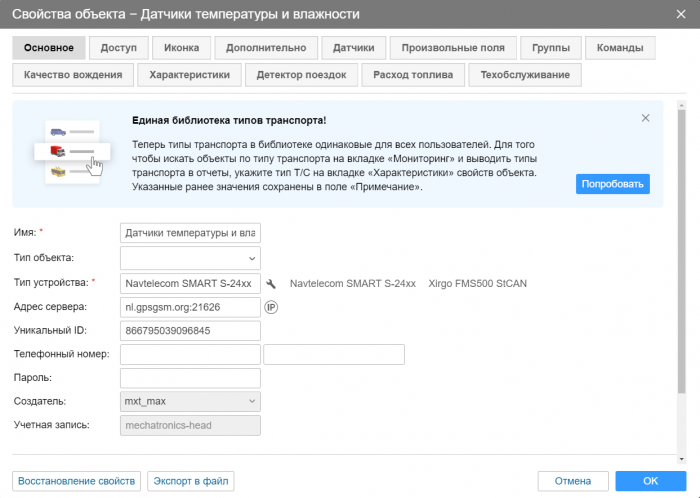

Создаем объект в системе мониторинга

https://forum.mechatronics.by/uploads/images/2021/05/875df965a920e97c2b2d5a1ccb1beef2.png

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

4 Ответ от Mechatronica

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Настройка терминала для работы с датчиком температуры и влажности

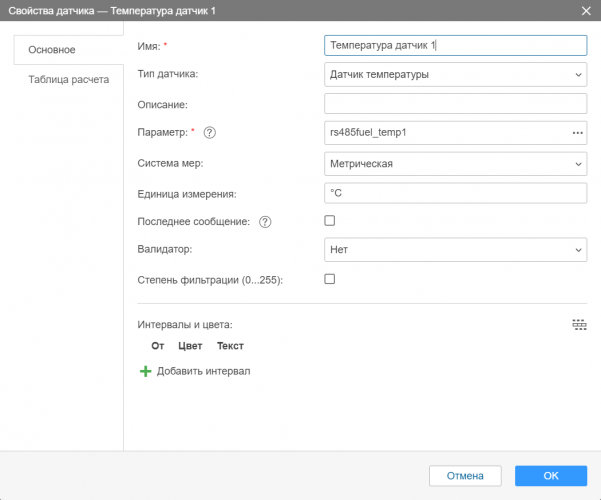

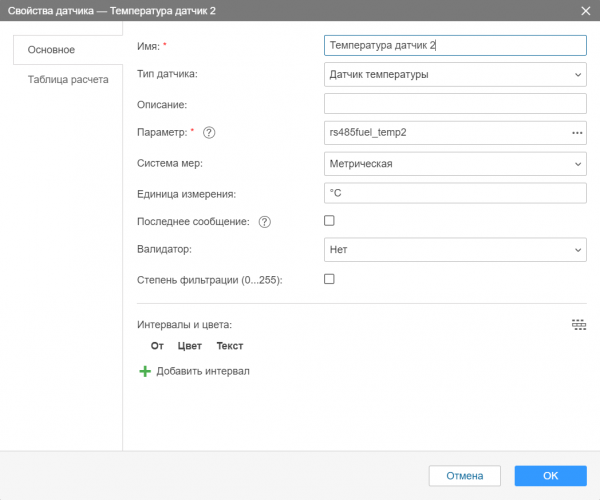

Два радиодатчика температуры подключено на один приемник. Создаем 2 датчика температуры

https://forum.mechatronics.by/uploads/images/2021/05/51470ca0d80955597da518638af62532.png

https://forum.mechatronics.by/uploads/images/2021/05/1fe82f9130611aafe470d4e347d5e7a3.png

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

5 Ответ от Mechatronica

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Настройка терминала для работы с датчиком температуры и влажности

С влажностью и освещенностью немного труднее.

Оба параметра передаются в одном двухбайтовом параметре протокола LLS. Вместо значений уровня топлива младший байт передает освещенность, а старший - влажность.

В настройках датчика Wialon выглядит это следующим образом:

Два датчика освещенности:  Датчик 1
https://forum.mechatronics.by/uploads/images/2021/05/c390c703078a1c4bb61150011214992c.png

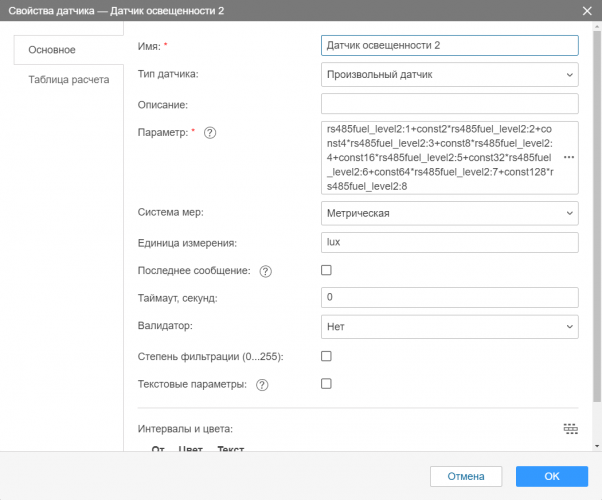

Датчик 2

https://forum.mechatronics.by/uploads/images/2021/05/98f13ddfd2e8bd6a125a496d456a65a0.png

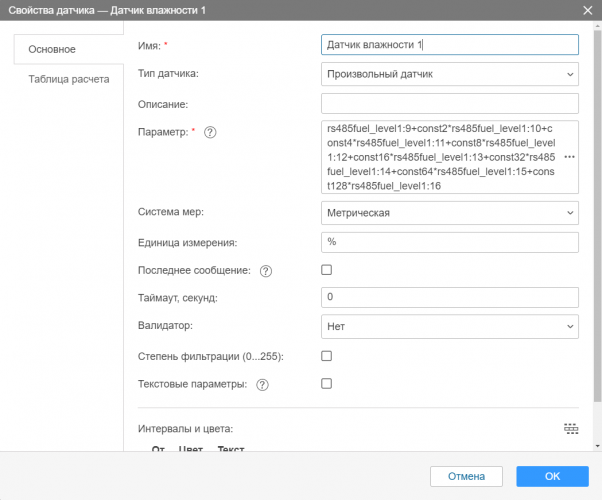

Датчик влажности 1

https://forum.mechatronics.by/uploads/images/2021/05/7aafb787d7ced55f5246744d0069be60.png

Датчик влажности 2

https://forum.mechatronics.by/uploads/images/2021/05/40e74f5ef41a9b2be984e673375dfdb5.png

Влажность передается в значениях от 0 до 100 в %.

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

6 Ответ от Mechatronica (изменено: Mechatronica, 2021-05-03 17:09:23)

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Настройка терминала для работы с датчиком температуры и влажности

Аналогичным образом добавляем еще датчики уровня сигнала и напряжения встроенной батареи радиодатчиков

Уровень сигнала датчика 1 - в дБ
https://forum.mechatronics.by/uploads/images/2021/05/dabe6a83e97835436bc48626ddf83147.png

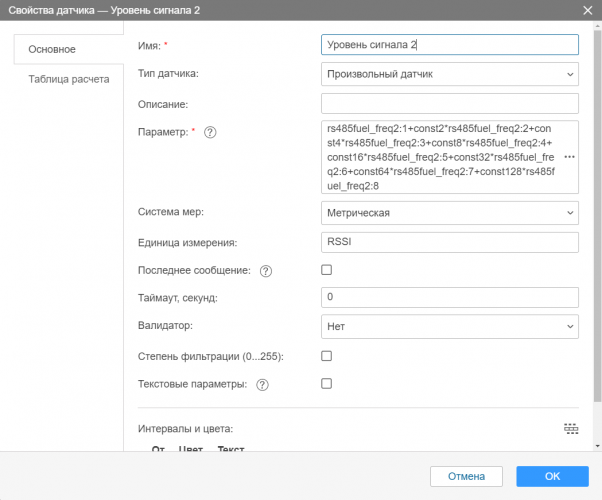

Уровень сигнала датчика 2- в дБ
https://forum.mechatronics.by/uploads/images/2021/05/53ef26c259cee52775a70cdc2ad55985.png


Заряд батареи 1 - в мВ * 20
https://forum.mechatronics.by/uploads/images/2021/05/bba1b10b130b726239469eefb5c6dba3.png


Заряд батареи 2 - в мВ * 20
https://forum.mechatronics.by/uploads/images/2021/05/f11cdee7693e11e9ac1e036f32e17052.png

Подписывайтесь на наш новостной канал RU: https://t.me/mechatronicsby
Subscribe to our Telegram news channel EN: https://t.me/eurosens
Youtube channel https://www.youtube.com/@MechatronicsTV

Сайт Mechatronica

7 Ответ от Mechatronica

  • Зарегистрирован: 2015-01-21
  • Сообщений: 816

Re: Настройка терминала для работы с датчиком температуры и влажности

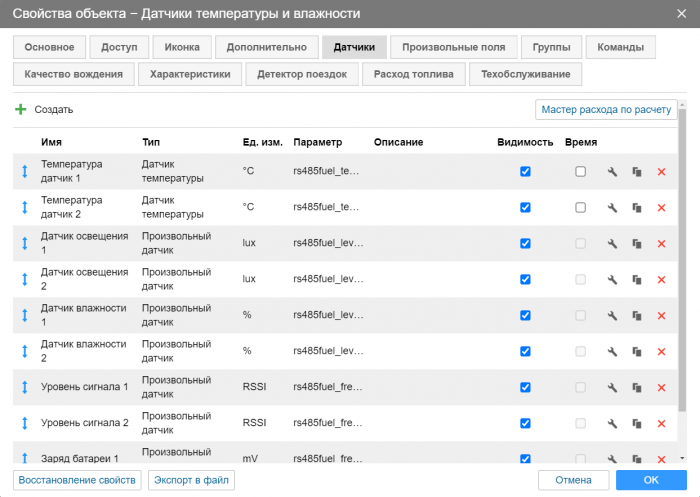

https://forum.mechatronics.by/uploads/images/2021/05/aafdf5ffe44156be8e23d6ef04ab943d.png
